Actuadores eléctricos de la serie BUS inteligentes

Modelo

TCR-B/ TCN-B

Esfuerzo de torsión

10 Nm/ 20 Nm/ 50 Nm/ 80 Nm/ 110 Nm/ 200 Nm/ 400 Nm

Tensión nominal

CA/CC 24V, CA/CC 95-265V

Ángulo de rotación

90°/180°/270°

Tiempo de ejecución

1s-25s

Clase de protección

IP67 o tipo F

Material de vivienda

Aleación de policarbonato/ABS/Aluminio fundido a presión

Temperatura ambiente

-15℃-45℃(Plástico) -15℃-60℃(Metal)

Anulación manual

Embrague/Llave hexagonal/Botón

Indicador de posición

Indicador mecánico o indicador OLED

Eje de salida

Octágono femenino o cuadrado masculino

Tipo de válvula

Válvula de bola de 2 vías, de 3 vías y válvula de mariposa.

Comunicación

Mobus compatible con RS485/CANbus 2.0B

Funciones disponibles

Interruptor de alta velocidad, tipo a prueba de fallos, calentador anticondensación, alarma de fallo
    Contáctanos Instrucciones de descarga

    Producto Parámetros

    Serie B
    Serie BH
    Serie B-KT

    Modelo

    Voltaje

    Esfuerzo de torsión

    Fuerza

    Tiempo

    Fotografía física

    TCR-01B

    CA/CC 24V

    10 Nm

    12W

    5s

    		 01C

    CA/CC 95-265 V

    TCR/TCN-02B

    CA/CC 24V

    20 Nm

    15W

    10s

    		 02C

    CA/CC 95-265 V

    TCR-/TCN-05B

    CA/CC 24V

    50 Nm

    25W

    12 segundos

    		 05C

    CA/CC 95-265 V

    TCR/TCN-08B

    CA/CC 24V

    80 Nm

    60W

    10s

    		 08 11C

    CA/CC 95-265 V

    TCR/TCN-11B

    CA/CC 24V

    110 Nm

    100W

    10s

    		 08 11C

    CA/CC 95-265 V

    TCR-20B

    CA/CC 24V

    200 Nm

    50W

    25s

    		 20 °C 40 °C

    CA/CC 95-265 V

    TCR-40B

    CA/CC 24V

    400 Nm

    80W

    25s

    		 20 °C 40 °C

    CA/CC 95-265 V

    Modelo Voltaje Esfuerzo de torsión Fuerza Tiempo Fotografía física
    TCR-01BH CA/CC 24V 6 Nm 24W 2s 01C
    TCR/TCN-02BH CA/CC 24V 20 Nm 85 W 1s 02C
    CA/CC 24V 15 Nm 25W 6s
    CA/CC 95-265 V
    TCR/TCN-05BH CA/CC 24V 50 Nm 40W 5s 05C
    CA/CC 95-265 V
    TCR/TCN-08BH CA/CC 24V 80 Nm 60W 5s 08 11C
    CA/CC 95-265 V
    TCR/TCN-11BH CA/CC 24V 110 Nm 100W 5s 08 11C
    CA/CC 95-265 V
    TCR-20BH CA/CC 24V 200 Nm 100W 15s 20 °C 40 °C
    CA/CC 95-265 V
    TCR-40BH CA/CC 24V 400 Nm 100W 15s 20 °C 40 °C
    CA/CC 95-265 V

    Modelo

    Voltaje

    Esfuerzo de torsión

    Fuerza

    Tiempo

    Fotografía física

    TCR-01B-KT

    CA/CC 24V

    6 Nm

    18W

    5s

    		 01C

    CA/CC 95-265 V

    TCR/TCN-02B-KT

    CA/CC 24V

    20 Nm

    36W

    10s

    		 02C

    CA/CC 95-265 V

    TCR/TCN-05B-KT

    CA/CC 24V

    50 Nm

    40W

    12 segundos

    		 05C

    CA/CC 95-265 V

    TCR/TCN-08B-KT

    CA/CC 24V

    80 Nm

    60W

    10s

    		 08 11C

    CA/CC 95-265 V

    TCR/TCN-11B-KT

    CA/CC 24V

    110 Nm

    100W

    10s

    		 08 11C

    CA/CC 95-265 V

    TCR-20B-KT

    CA/CC 24V

    200 Nm

    50W

    25s

    		 20 °C 40 °C

    CA/CC 95-265 V

    TCR-40B-KT

    CA/CC 24V

    400 Nm

    80W

    25s

    		 20 °C 40 °C

    CA/CC 95-265 V

    Instrucciones de cableado

    01B/02B/05B
    08B/11B/20B/40B
    Bloques de terminales
    Terminal de prueba

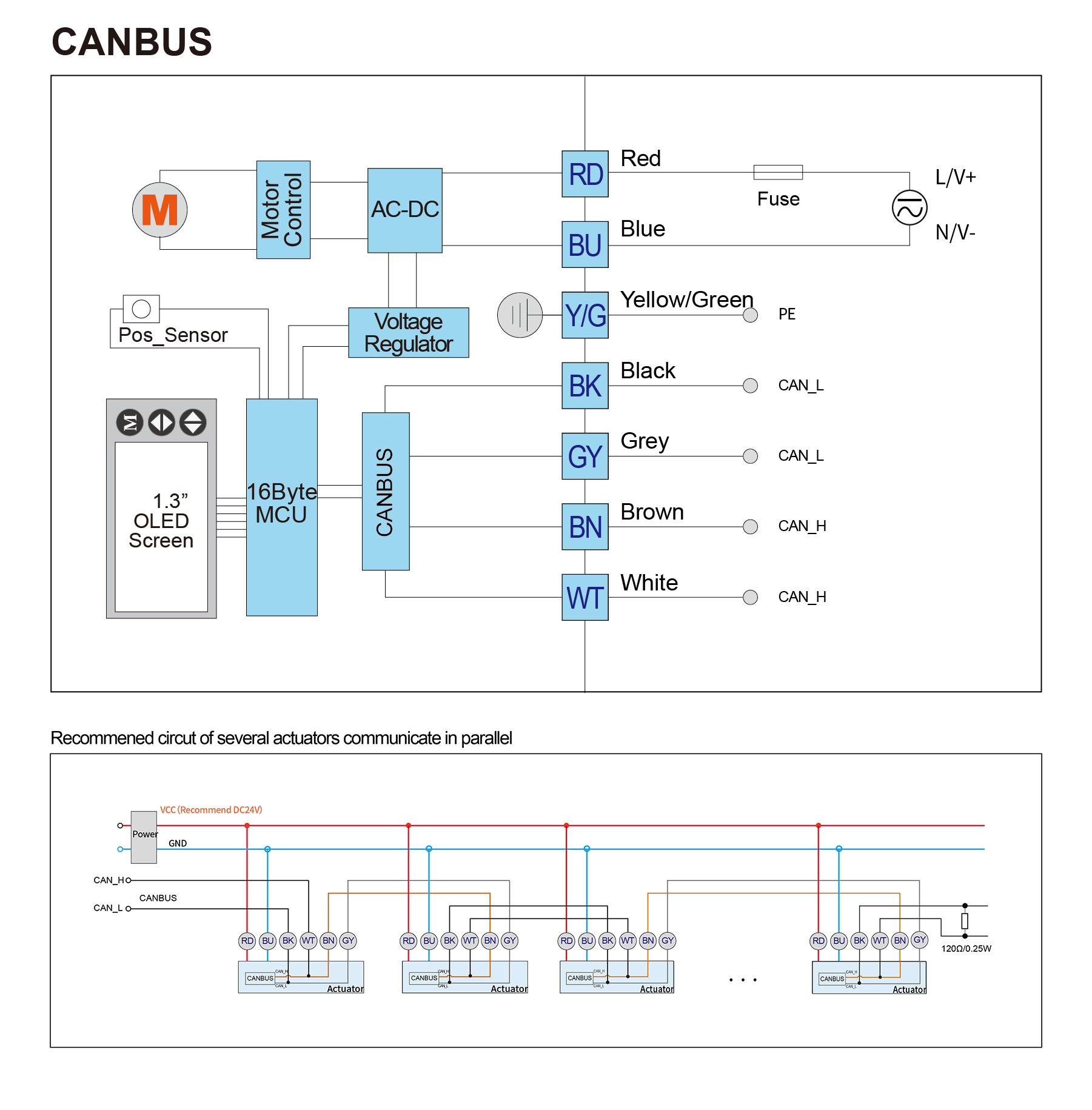

    CANBUS

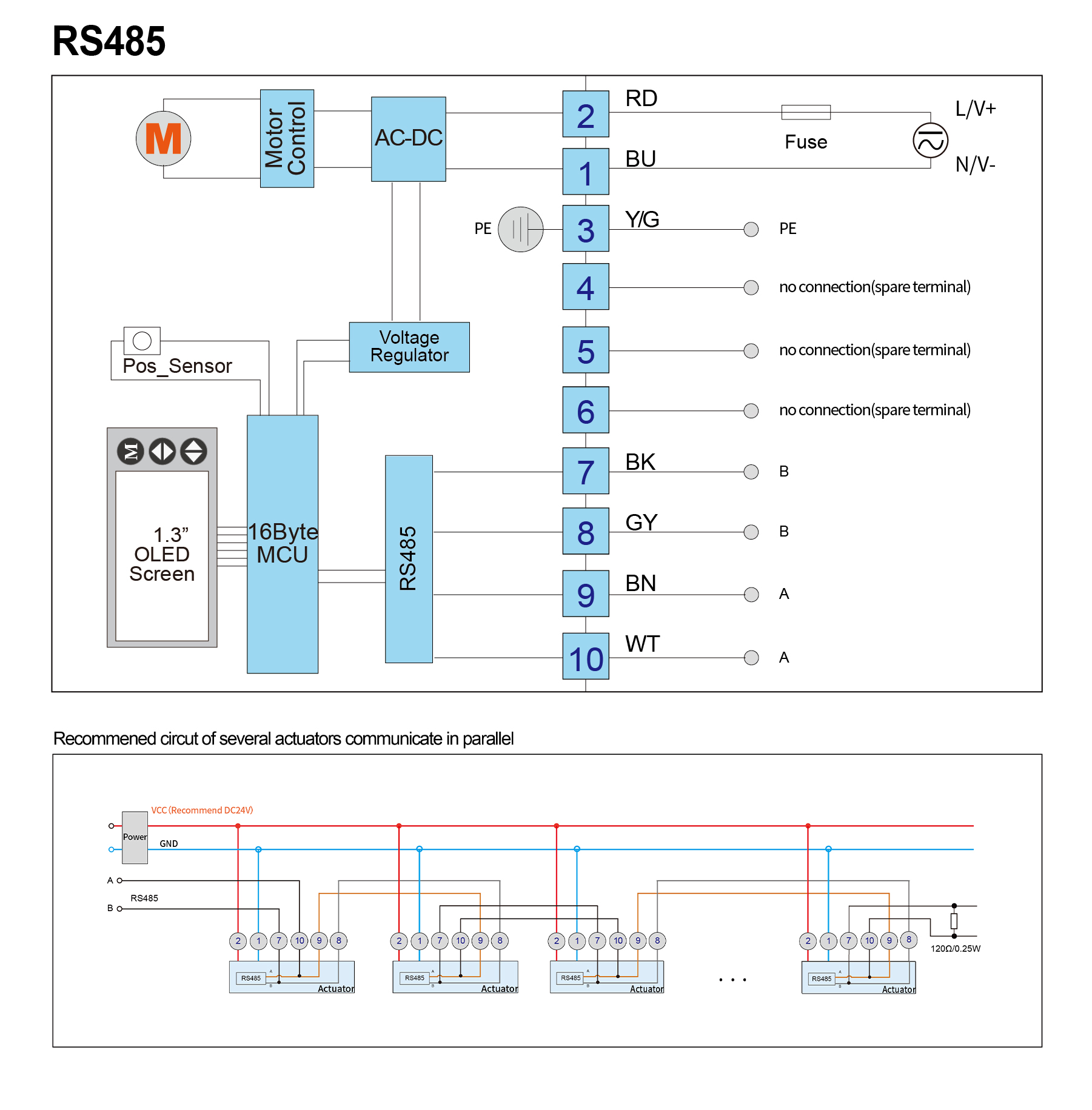

    RS485

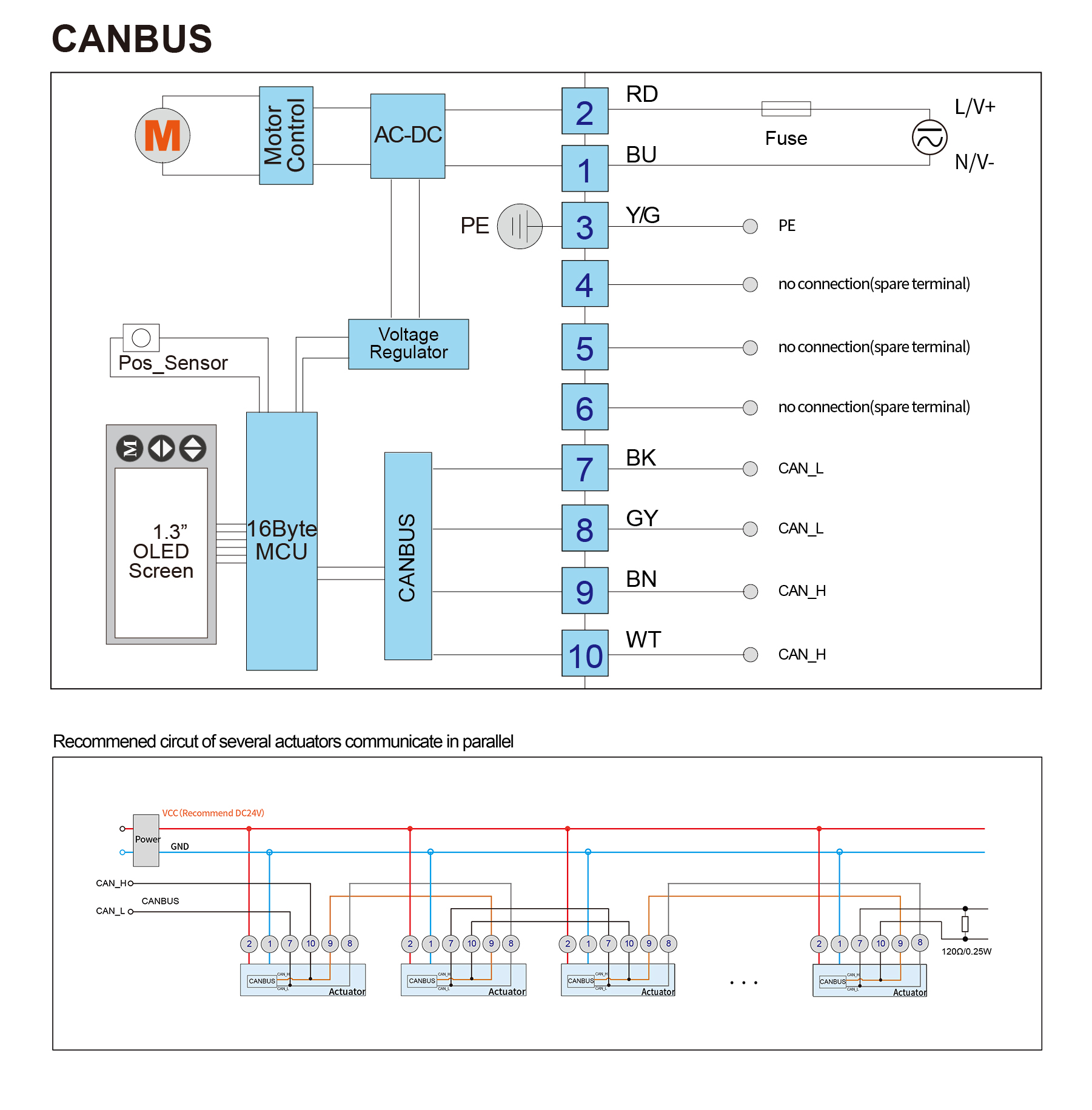

    CAN-08

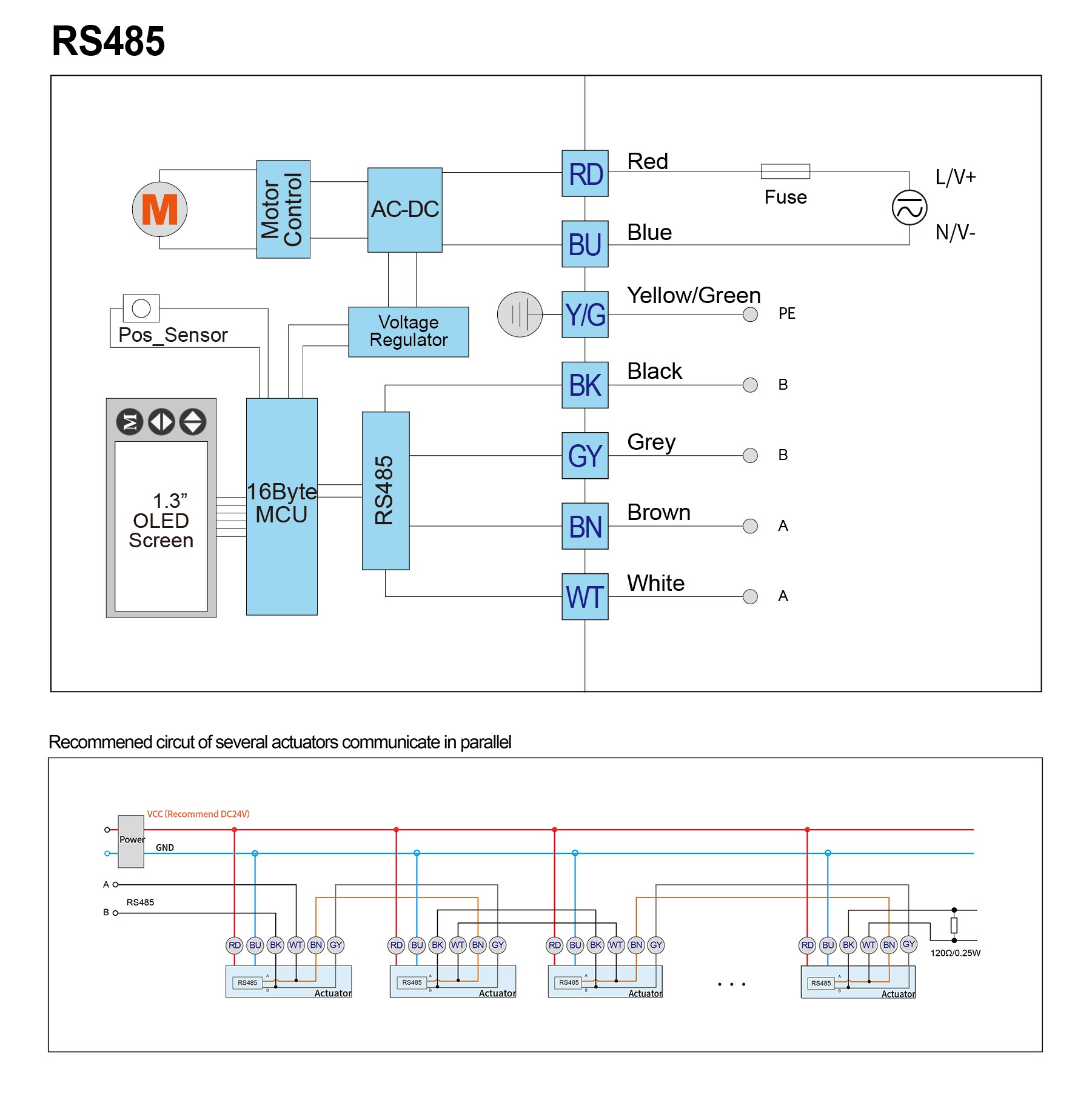

    485-08

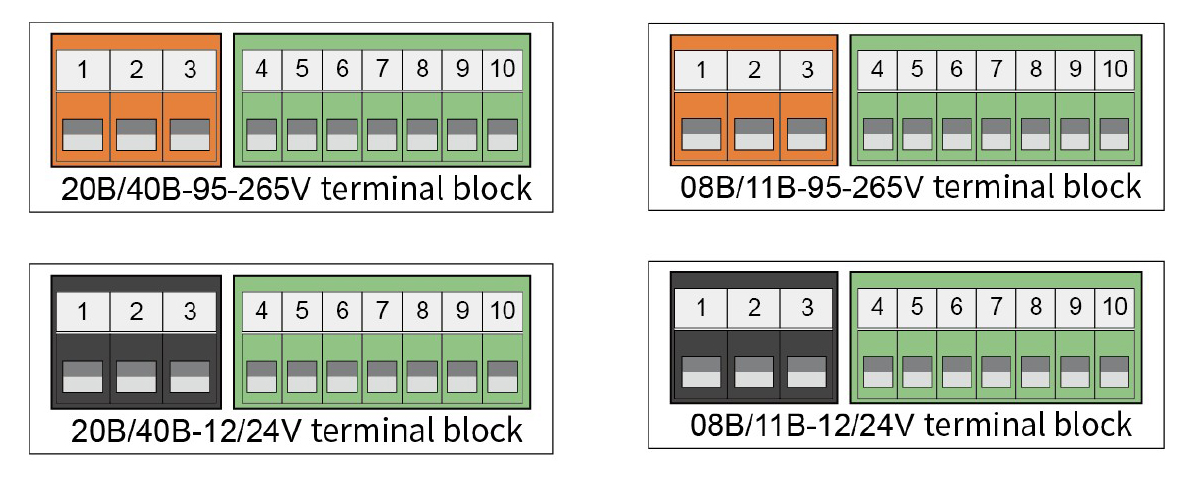

    Bloque de terminales de prueba para la instrucción end_wiring del cable

    1. Fusible: consulte el manual para obtener más parámetros.

    2. Capacidad de conmutación por software: consulte el manual para obtener más parámetros.

    3. El terminal naranja es para el producto de 95-265 V (incluido 220 V). El terminal negro es para el producto de 12 V CC/24 V CC.

    4. Algunos productos vienen equipados con una caja de conexiones; el usuario puede realizar las conexiones según el orden numérico.

    Bloque de terminales de prueba para la instrucción end_wiring del cable

    Terminal de prueba para la instrucción de cableado del extremo del cable

    1. Fusible: consulte el manual para obtener más parámetros.

    2. Asegúrese de que el actuador esté conectado a tierra de forma fiable.

    3. Algunos productos utilizan cable flexible; el usuario puede cablearlos según el color del cable.

    (El usuario puede cortar el terminal del cable, ya que solo se utiliza para pruebas de fábrica).

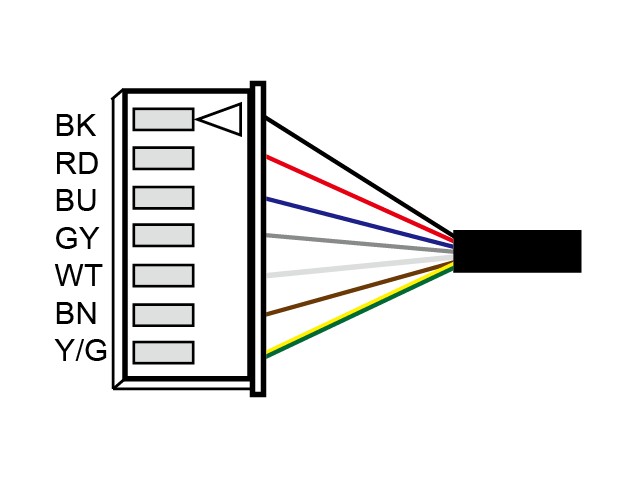

    Terminal de cable para prueba (7 pines)

    bloques terminales (2)
